Sơ đồ mạch điện xe nâng là tài liệu kỹ thuật giúp thể hiện cách các bộ phận điện được kết nối và phối hợp hoạt động trong hệ thống. Trong bài viết này, Xe Nâng Plus sẽ hướng dẫn cách đọc sơ đồ, tìm hiểu các mạch điện chính và kiểm tra lỗi cơ bản để hỗ trợ quá trình bảo dưỡng xe nâng an toàn, hiệu quả hơn.
Vì sao cần hiểu sơ đồ mạch điện xe nâng?

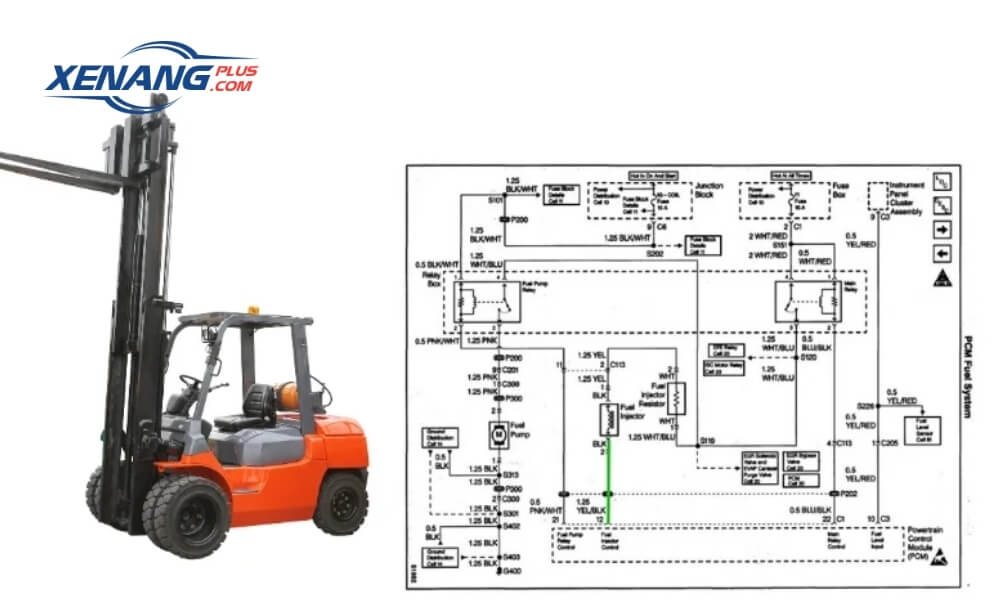

Sơ đồ mạch điện xe nâng giúp người vận hành và kỹ thuật viên nắm được cách bố trí, kết nối của các bộ phận trong hệ thống điện. Việc hiểu rõ sơ đồ giúp xác định đường truyền điện, kiểm tra vị trí xảy ra sự cố và xử lý lỗi nhanh chóng hơn trong quá trình sửa chữa, bảo dưỡng.
Thông qua sơ đồ mạch điện, người kiểm tra có thể dễ dàng xác định vị trí của các chi tiết như cầu chì, rơ-le, cảm biến và các đường dây liên quan. Điều này giúp hạn chế tình trạng đấu nhầm dây, hỗ trợ bảo trì chính xác và giảm thời gian xe phải dừng hoạt động khi gặp lỗi điện.

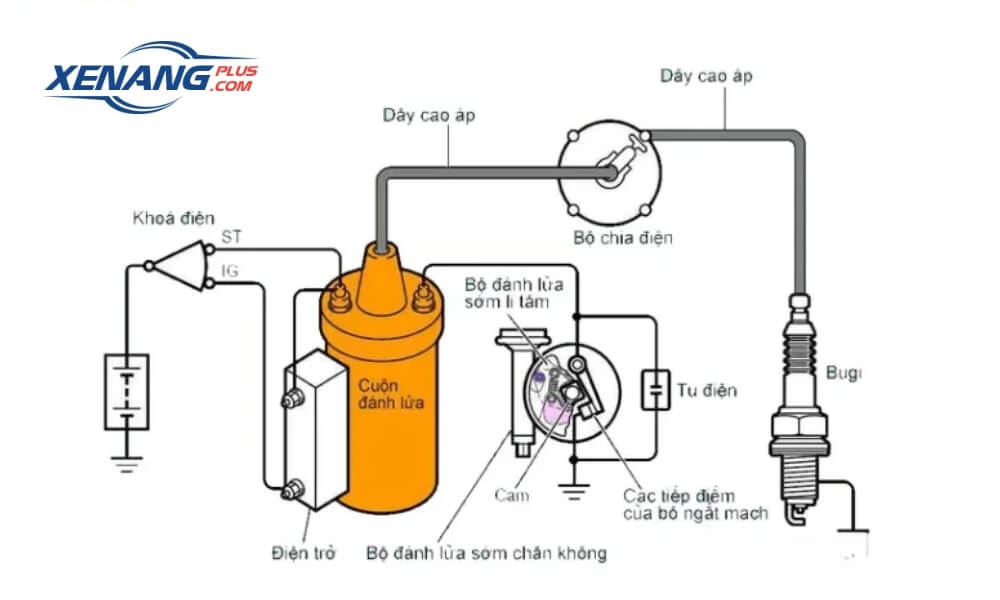

Các thành phần trong sơ đồ mạch điện xe nâng
Sơ đồ mạch điện xe nâng gồm nhiều nhóm mạch khác nhau, mỗi bộ phận đảm nhận một chức năng riêng trong quá trình cung cấp điện, điều khiển và đảm bảo an toàn khi xe hoạt động. Các thành phần chính bao gồm:
- Nguồn điện và hệ thống bảo vệ: Nguồn điện cung cấp năng lượng cho toàn bộ hệ thống điện của xe nâng, có thể là bình điện đối với xe nâng điện hoặc ắc quy phụ đối với xe nâng động cơ. Hệ thống bảo vệ như cầu chì, aptomat, rơ-le giúp hạn chế tình trạng quá tải, chập mạch và bảo vệ các linh kiện điện trong quá trình vận hành.
- Mạch điều khiển trung tâm: Bộ phận này tiếp nhận và xử lý tín hiệu từ công tắc, cảm biến, bảng điều khiển của người vận hành. Sau đó, mạch điều khiển sẽ truyền lệnh đến các hệ thống liên quan để xe nâng thực hiện các chức năng như di chuyển, nâng hạ và điều hướng.
- Mạch động lực: Mạch động lực có nhiệm vụ truyền dòng điện đến các mô tơ chính như mô tơ di chuyển và mô tơ nâng hạ. Đây là phần chịu tải lớn trong hệ thống điện, ảnh hưởng trực tiếp đến khả năng vận hành và hiệu suất làm việc của xe nâng.
- Mạch tín hiệu và an toàn: Mạch này bao gồm các cảm biến, công tắc hành trình, đèn báo và thiết bị cảnh báo an toàn xe nâng. Hệ thống giúp theo dõi trạng thái hoạt động, phát hiện bất thường và hỗ trợ đảm bảo an toàn trong quá trình vận hành.
Cách đọc sơ đồ mạch điện xe nâng cơ bản
Để đọc được sơ đồ mạch điện xe nâng, cần xác định được mối liên hệ giữa nguồn điện, bộ điều khiển và các thiết bị chấp hành. Khi hiểu các dòng điện và tín hiệu di chuyển trong mạch, kỹ thuật viên có thể kiểm tra đúng vị trí, giảm thời gian tìm lỗi khi xe nâng gặp sự cố.
- Nhận biết ký hiệu của từng linh kiện: Trên sơ đồ mạch điện, mỗi ký hiệu sẽ đại diện cho một bộ phận cụ thể như ắc quy, cầu chì, rơ-le, công tắc, cảm biến, mô tơ hoặc bộ điều khiển. Việc xác định đúng ký hiệu giúp biết được vị trí và chức năng của từng chi tiết trong hệ thống.
- Kiểm tra điểm cấp nguồn và đường hồi mass: Cần xác định nguồn điện đi từ đâu đến các bộ phận sử dụng và đường mass kết nối như thế nào. Nếu một thiết bị không hoạt động, việc kiểm tra nguồn cấp và mass trước giúp xác định nhanh lỗi do mất điện, đứt dây hoặc tiếp xúc kém.
- Theo dõi đường truyền tín hiệu điều khiển: Các lệnh điều khiển từ công tắc, tay điều khiển hoặc bộ điều khiển trung tâm sẽ được truyền đến bộ phận thực hiện như mô tơ nâng hạ, mô tơ di chuyển hoặc van điện. Theo dõi đúng đường tín hiệu giúp xác định lỗi nằm ở bộ phận điều khiển hay thiết bị nhận lệnh.

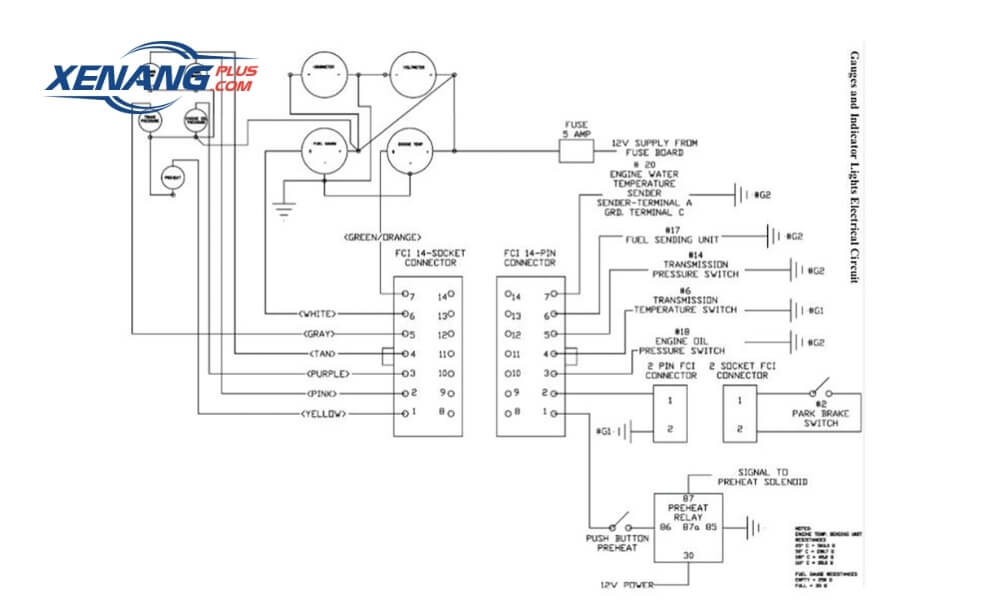

- Dựa vào sơ đồ để kiểm tra từng khu vực lỗi: Khi xe nâng không nâng hạ, không di chuyển hoặc mất tín hiệu hiển thị, có thể dựa vào sơ đồ để kiểm tra các phần liên quan theo thứ tự: nguồn điện, thiết bị bảo vệ, bộ điều khiển, dây dẫn và bộ phận chấp hành. Cách kiểm tra này giúp giới hạn phạm vi lỗi thay vì kiểm tra toàn bộ hệ thống.
Các phương pháp kiểm tra hệ thống mạch điện của xe nâng

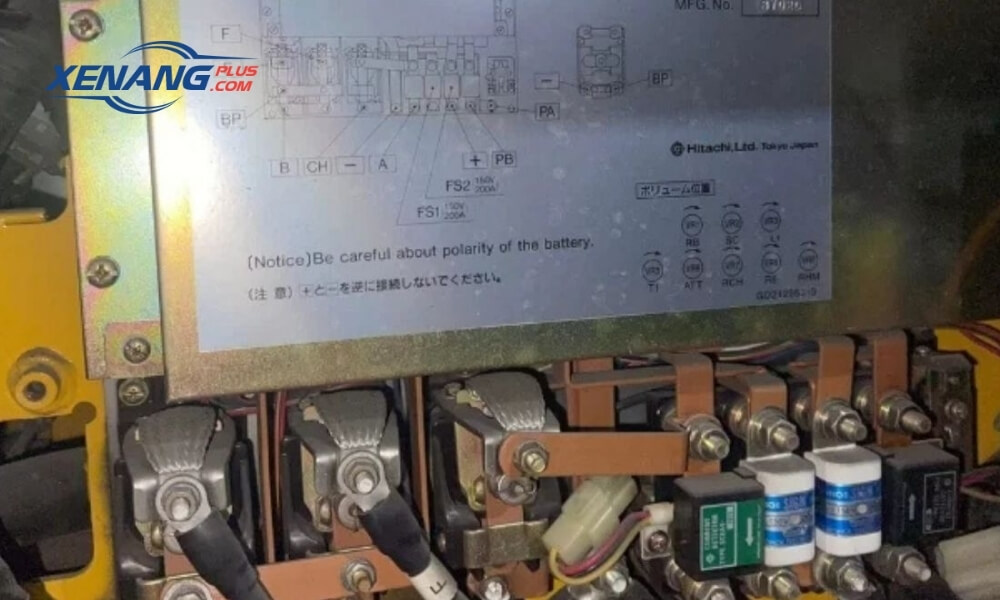

Kiểm tra mạch điện xe nâng cần thực hiện theo trình tự để xác định chính xác tình trạng của từng bộ phận. Thay vì kiểm tra ngẫu nhiên, kỹ thuật viên nên đối chiếu sơ đồ, kiểm tra thực tế và đánh giá hoạt động của từng linh kiện để tìm ra nguyên nhân sự cố.
- Bước 1: Nắm thông tin trên sơ đồ mạch điện: Trước khi kiểm tra, cần xác định các ký hiệu, mã linh kiện, vị trí kết nối và chức năng của từng bộ phận trên sơ đồ. Việc hiểu đúng các thông tin này giúp quá trình kiểm tra thực tế diễn ra chính xác hơn, tránh nhầm lẫn giữa các đường dây hoặc thiết bị.
- Bước 2: Đối chiếu sơ đồ với hệ thống điện thực tế: Cần kiểm tra sự tương đồng giữa sơ đồ và các bộ phận đang được lắp đặt trên xe nâng như vị trí linh kiện, màu dây điện, điểm kết nối và cách bố trí mạch. Nếu có sự khác biệt, cần xác định nguyên nhân do thay đổi kết cấu, sửa chữa trước đó hoặc lắp đặt sai.
- Bước 3: Đo kiểm tình trạng hoạt động của linh kiện điện: Sau khi xác định vị trí các bộ phận, tiến hành kiểm tra tình trạng hoạt động của cầu chì, rơ-le, cảm biến, mô tơ và các thiết bị liên quan bằng dụng cụ đo chuyên dụng. Trước khi thao tác cần ngắt nguồn điện, sử dụng thiết bị bảo hộ phù hợp để đảm bảo an toàn trong quá trình kiểm tra.
- Bước 4: Tổng hợp kết quả và xác định hướng xử lý: Khi đã hoàn tất kiểm tra, cần ghi nhận thông tin về hệ thống điện, tình trạng linh kiện và các lỗi phát hiện được. Kết quả đánh giá sẽ giúp xác định phương án sửa chữa, thay thế phù hợp và cung cấp cơ sở để các bộ phận liên quan xử lý sự cố.
Hiểu rõ sơ đồ mạch điện xe nâng giúp người dùng dễ dàng theo dõi hệ thống điện, xác định vị trí lỗi và hỗ trợ quá trình bảo dưỡng hiệu quả hơn. Tuy nhiên, với các sự cố phức tạp liên quan đến mạch điện công suất cao hoặc yêu cầu kỹ thuật chuyên sâu, nên để kỹ thuật viên có kinh nghiệm kiểm tra nhằm đảm bảo an toàn và hạn chế hư hỏng phát sinh.
