Tìm hiểu cấu tạo, nguyên lý của máy phát điện xe nâng

Máy phát điện là một trong những phụ tùng ảnh hưởng trực tiếp đến khả năng duy trì hoạt động của hệ thống điện trên xe nâng động cơ đốt trong. Bộ phận này đảm nhận việc tạo nguồn điện, hỗ trợ sạc ắc quy và cung cấp năng lượng cho các thiết bị điện trong quá trình xe làm việc. Trong bài viết này, Xe Nâng Plus sẽ giúp bạn tìm hiểu rõ hơn về cấu tạo, nguyên lý hoạt động cũng như các vấn đề thường gặp ở máy phát điện xe nâng.

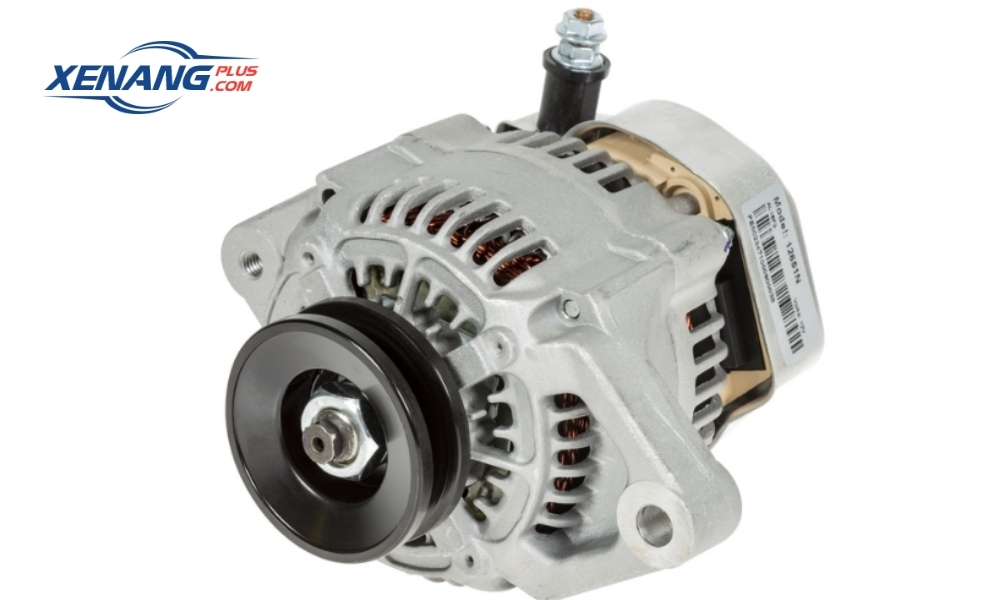

Máy phát điện xe nâng là gì?

Máy phát điện xe nâng còn gọi là Dinamo hoặc Alternator là bộ phận thuộc hệ thống điện của xe nâng động cơ đốt trong. Thiết bị này được dẫn động bằng dây curoa từ động cơ, thường lắp ở phía sau khoang động cơ. Nhiệm vụ chính của máy phát điện là tạo ra nguồn điện để cấp cho các thiết bị điện như đèn chiếu sáng, còi, đèn cảnh báo, đèn báo lỗi và sạc điện cho ắc quy trong suốt quá trình xe vận hành.

Máy phát điện và củ đề (mô tơ đề) là hai bộ phận khác nhau nhưng thường bị nhầm lẫn khi tìm mua phụ tùng. Củ đề có nhiệm vụ quay động cơ để khởi động xe, còn máy phát điện chỉ bắt đầu hoạt động sau khi động cơ đã nổ và đảm nhận việc phát điện, sạc ắc quy. Vì vậy, cần xác định đúng tên và chức năng của từng bộ phận để lựa chọn linh kiện thay thế phù hợp.

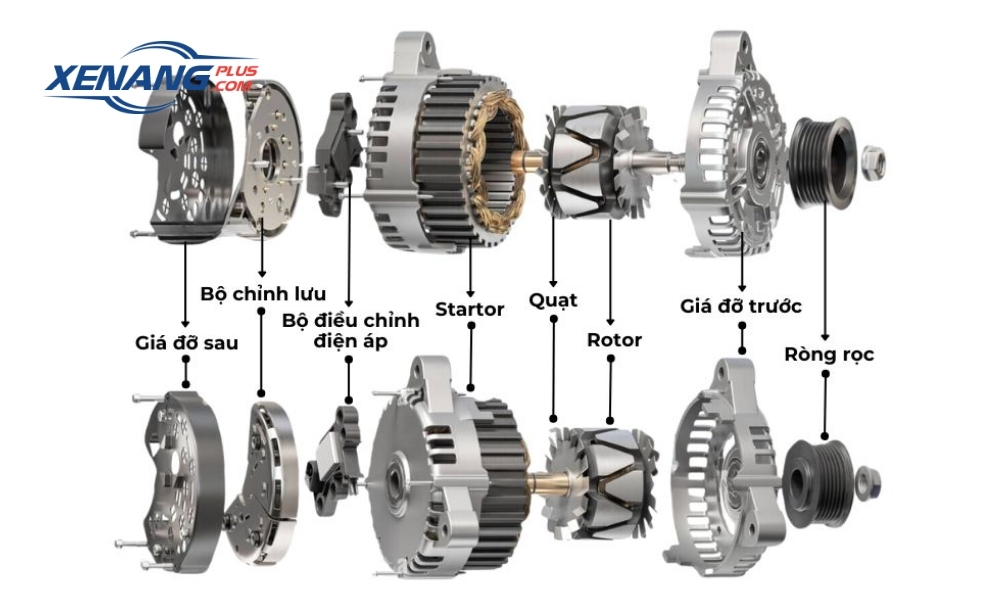

Cấu tạo của máy phát điện xe nâng

Máy phát điện xe nâng gồm nhiều bộ phận liên kết chặt chẽ với nhau để tạo ra và duy trì nguồn điện ổn định trong quá trình xe vận hành. Cụ thể:

• Rotor: Là bộ phận quay của máy phát điện, gồm cuộn dây quấn quanh lõi thép. Khi nhận chuyển động từ động cơ thông qua puly và dây curoa, rotor sẽ tạo ra từ trường để phục vụ quá trình phát điện.
• Stator: Là phần đứng yên của máy phát, gồm các cuộn dây đồng quấn quanh lõi thép. Khi từ trường do rotor tạo ra quét qua stator, các cuộn dây sẽ sinh ra dòng điện xoay chiều.
• Bộ chỉnh lưu: Có nhiệm vụ chuyển đổi dòng điện xoay chiều do Stator tạo ra thành dòng điện một chiều. Nguồn điện này được sử dụng để sạc ắc quy và cấp điện cho các thiết bị điện trên xe nâng.
• Tiết chế điện áp: Là mạch điện tử giúp điều chỉnh và ổn định điện áp đầu ra của máy phát. Bộ phận này đảm bảo ắc quy được sạc đúng điện áp, đồng thời hạn chế tình trạng quá sạc hoặc sụt áp làm ảnh hưởng đến hệ thống điện.
• Puly và dây curoa: Puly nhận lực quay từ động cơ thông qua dây curoa, sau đó truyền chuyển động đến rotor để máy phát tạo ra điện. Nếu dây curoa bị trùng hoặc trượt, hiệu suất phát điện sẽ giảm.
• Vỏ máy phát: Thường được chế tạo từ hợp kim nhôm, có chức năng bảo vệ các linh kiện bên trong và hỗ trợ tản nhiệt trong quá trình làm việc.
• Bạc đạn và cánh tản nhiệt: Bạc đạn giúp rotor quay ổn định, giảm ma sát trong quá trình vận hành. Cánh tản nhiệt tạo luồng gió làm mát, hạn chế nhiệt độ tăng cao khi máy phát hoạt động liên tục, góp phần nâng cao độ bền của thiết bị.

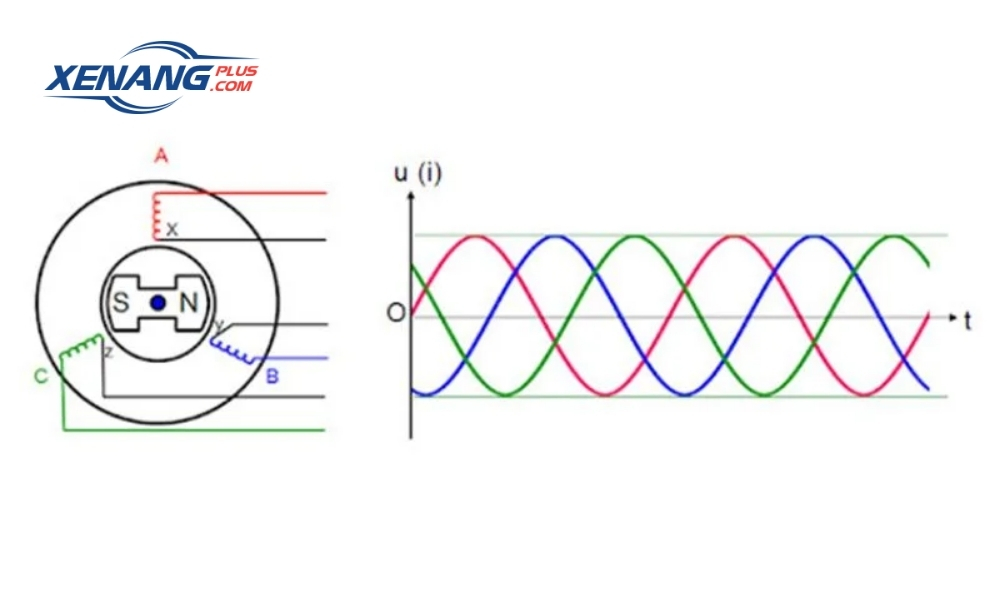

Nguyên lý hoạt động của máy phát điện xe nâng

Máy phát điện xe nâng hoạt động theo nguyên lý cảm ứng điện từ và chỉ làm việc khi động cơ đang vận hành. Quá trình phát điện diễn ra liên tục theo các bước sau:

• Động cơ khởi động và truyền chuyển động quay đến puly máy phát thông qua dây curoa.
• Rotor quay bên trong stator, tạo ra từ trường biến thiên.
• Từ trường biến thiên quét qua các cuộn dây của Stator tạo ra dòng điện xoay chiều theo nguyên lý cảm ứng điện từ.
• Bộ chỉnh lưu chuyển dòng điện xoay chiều thành dòng điện một chiều để phù hợp với hệ thống điện của xe nâng.
• Tiết chế điện áp điều chỉnh điện áp đầu ra luôn ổn định, giúp bảo vệ ắc quy và các thiết bị điện khỏi tình trạng quá áp hoặc sụt áp.
• Nguồn điện sau xử lý được cấp cho các thiết bị điện trên xe như đèn chiếu sáng, còi, bảng đồng hồ và đồng thời sạc lại ắc quy trong suốt quá trình xe hoạt động.
• Hệ thống tản nhiệt gồm vỏ nhôm và cánh quạt giúp làm mát máy phát, duy trì nhiệt độ làm việc phù hợp và đảm bảo thiết bị hoạt động ổn định khi xe nâng làm việc liên tục.

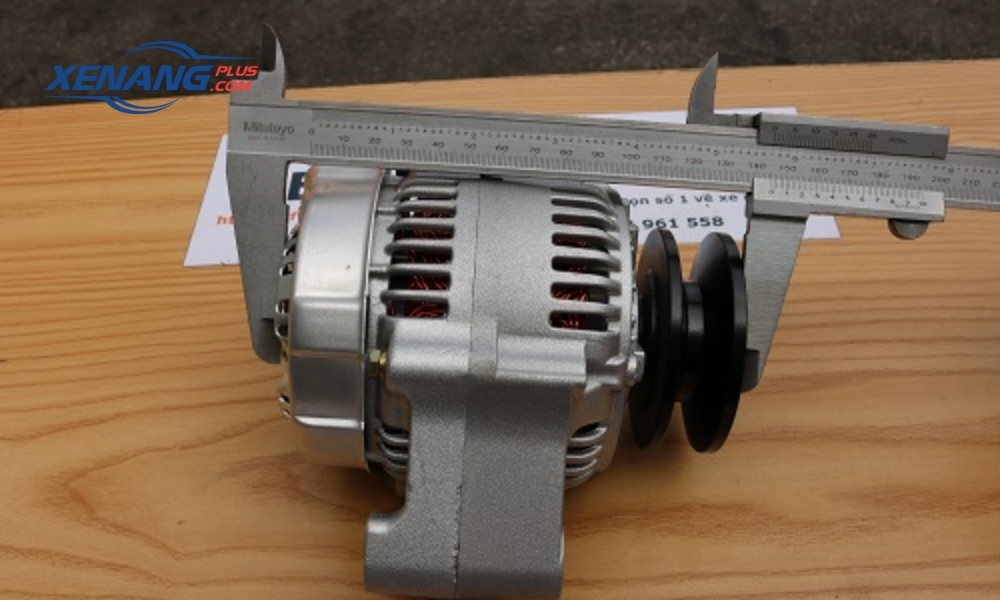

Dấu hiệu và cách khắc phục máy phát điện xe nâng bị hư hỏng

Máy phát điện xe nâng có thể xuống cấp sau thời gian dài sử dụng hoặc làm việc trong điều kiện khắc nghiệt. Khi phát hiện dấu hiệu bất thường, cần kiểm tra và xử lý sớm để tránh ảnh hưởng đến hệ thống điện và quá trình vận hành của xe:

Việc bảo dưỡng định kỳ máy phát điện và các bộ phận liên quan sẽ giúp hệ thống sạc hoạt động ổn định, đồng thời kéo dài tuổi thọ của ắc quy và các thiết bị điện trên xe nâng.

Tóm lại, máy phát điện xe nâng giữ vai trò cung cấp nguồn điện cho các thiết bị trên xe và sạc ắc quy trong suốt quá trình vận hành. Nếu xuất hiện các dấu hiệu như điện áp sạc yếu, đèn chiếu sáng hoặc đèn báo chập chờn, xe khó khởi động, cần kiểm tra và khắc phục sớm để tránh ảnh hưởng đến hoạt động của xe nâng và phát sinh hư hỏng ở các bộ phận liên quan.
